5軸マシンを使用すると、セットアップ、マシン時間、およびフィクスチャの合計を減らすことができます。 5軸加工の利点は、工具と工具ホルダーの組み合わせをワークピース上の他の干渉面またはフィーチャーから分離できるため、より短い工具を使用できることです。 これは、金型や金型作業で特に重要です。 この場合、ツールホルダーエクステンションを使用すると、通常、より深いキャビティ表面に到達できます。 より短い工具は振動を減らすことができ、それはより大きなまたはより短いカット、より良い表面仕上げ、そしてより長い耐用年数を達成することができます。
5軸フルコントロール機能を使用すると、ツールがパーツの干渉領域から動的に離れるように傾斜できるため、パーツのより多くの機能に簡単にアクセスできます。 完全な5軸制御により、溝やボスのコーナーなど、手の届きにくい機能を改良して、プロセスでより滑らかな表面を作成する機会が得られます。 この機能により、二次処理の必要性をなくすことができます。
機械の外観と構造
| 外観 | ツールフレーム |
 |  |
パラメータ

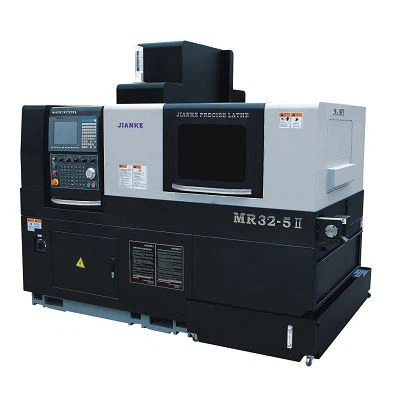

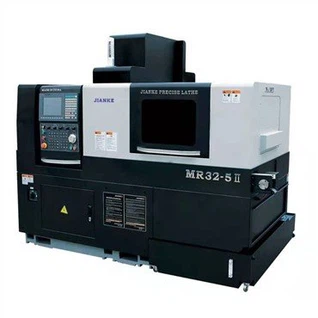

アイテム | MR32-5II | |
機械加工 | 材質サイズmm | Φ2mm-Φ32mm |
サブスピンドル最大加工径 | Φ32mm | |
一度の最大処理長 | 250mm | |
主軸最大穴あけ径 | Φ13mm | |
主軸タッピング径 | M10 | |
サブスピンドルの最大穴あけ径 | Φ8mm | |
サブスピンドルタッピング径 | M8 | |
サイドロータリーツールの最大穴あけ径 | Φ8mm | |
サイドロータリーツールの最大タッピング直径 | M6 | |
スピンドル | 主軸速度 | 10〜6000rpm /分 |
サブスピンドル速度 | 10〜6000rpm /分 | |
主軸と副主軸のC軸の最小インデックス | 0.001° | |
主軸径 | Φ32mm | |
Z軸の移動距離 | 380mm | |
Z2軸移動距離 | 270mm | |
スピンドル振れ公差 | ≤0.004mm | |
X / Y / Z繰り返し精度 | ≤0.002mm | |
X / Y / Z位置決め精度 | ≤0.003mm | |
システム | システムタイプ | 台湾SYNTEC200TA |
制御軸 | 5 | |
最小設定単位 | 0.001mm | |
速い給餌速度 | 24m /分 | |
LCD | カラースクリーン | |
道具 | 主軸外径工具 | 6個（16mmX16mm） |
サイドフライス盤回転工具 | 2ピースプラグアンドインサートタイプER16 | |
主軸端面固定工具 | 3個×ER16+1ER20 | |
サブスピンドル端面固定工具 | 4個×ER16 | |
モーター | 主軸動力 | 5.5KW |
サブスピンドルパワー | 5.5KW | |
サーボモータ定格電力 | 0.75KW | |
サイドミリング回転工具定格出力 | 0.75KW | |
冷却ポンプの出力 | 0.22KW | |
潤滑油ポンプの出力 | 24W | |
- | 電力容量 | 20kw |
主軸高さ | 1060 | |
機械サイズ（L * W * H） | 2650X1400X1980 | |
空気の圧力 | 0rを超えると0.4MPaになります | |
N.W. | 3200kg | |
主なアクセサリーブランドと原産地
名前 | 起源とブランド |
オペレーションシステム | 台湾SYNTEC |
Spinldeとドライバー | 油冷電動スピンドル/ Syntecドライバー |
ベアリング | 日本NSK |
ガイドレール | 日本THK |
ガイドネジ | 日本THK |
サーボモーター | シンテック |
モータードライバー | シンテック |
電気部品 | ドイツシュナイダー |
潤滑剤システム | Japan Herg |
リレー | 日本オムロン |
ストロークスイッチ | 日本オムロン |
電磁弁 | 台湾Airtag |
機械パラメータ
ダブルスピンドルスイスCNC旋盤MA25-5II | |||
システム | 台湾シンテック | Syntec220TB | |
制御チャネル | ダブルチャンネル | ||
最小設定単位 | 0.001mm | ||
最速の移動速度 | 24メートル/分 | ||
加工能力 | 最大処理径 | 25 mm | |
一度の最大材料供給長 | ガイドブッシュ付き | 195mm | |
ガイドブッシュなし | 1：2.5D（直径：長さ） | ||
主軸最大穴あけ径 | メインスピンドルアキシャル | Φ10mm | |
主軸最大タッピング径 | メインスピンドルアキシャル | M10 | |
主軸最大穴あけ深さ | メインスピンドルアキシャル | 45mm | |
ロータリーヘッドの最大穴あけ径 | 放射状の | Φ10mm | |
ロータリーヘッドの最大タッピング径 | 放射状の | M8 | |
サブスピンドル最大穴あけ径 | サブスピンドルアキシャル | Φ10mm | |
サブスピンドル最大タッピング径 | サブスピンドルアキシャル | M8 | |
ツール | ツールの配置 | 上段ツール | |
主軸回転工具 | 6個 | 116X16mm+512X12mm | |
主軸側ロータリーヘッド | 4個 | 2ER11+2ER16 | |
主軸端面固定工具ホルダー | 4個 | ER11 / ER16 | |
サブスピンドル端面固定工具ホルダー | 4個 | ER11 / ER16 | |
主軸 | メイン/サブスピンドルタイプ | ビルトインオイルクーリング電動主軸 | |
メイン/サブスピンドル速度 | 8000rpm /分 | ||
メイン/サブスピンドルのインデックス作成 | 0.001° | ||
メイン/サブスピンドルスルー径 | 26mm | ||
メイン/サブスピンドルの中心の高さ | 1018.5mm | ||
モーターのパワー | 主軸動力 | 2.5kw / 3.7kw | |
サブスピンドルパワー | 2.5kw / 3.7kw | ||
サイドロータリーヘッドモーターパワー | 0.75kw | ||
サイドロータリーヘッド速度 | 6000rpm /分 | ||
移動軸番号 | 5軸 | X1、Y1、Z1、X2、Z2 | |
移動軸モーター出力 | 0.75kw | ||
その他 | パーツレシーバーデバイス | 短い部品 | コンベヤーベルト |
長い部品 | サブスピンドルリアイジェクト | ||
電源 | 15kw | ||
空気圧 | 0.4MPa以上 | ||
オイルタンク容量 | 250L | ||
旋盤サイズ | 2.4m×1.4m×1.7m | ||
旋盤重量 | 3050KG | ||
マシン構成
名前 | ブランド | サプライヤーエリア |
オペレーションシステム | シンテック | 中国台湾 |
スピンドルとドライバー | 油冷電動スピンドル/ Syntecドライバー | 中国台湾 |
ベアリング | NSK | 日本 |
ガイドレール | THK /レックスロス | 日本/ドイツ |
ボールねじ | THK | 日本 |
サーボモーター | シンテック | 中国台湾 |
モータードライバー | シンテック | 中国台湾 |
電気部品 | シュナイダー | ドイツ |
潤滑剤システム | Herg | 日本 |
リレー | オムロン | 日本 |
リミットスイッチ | オムロン | 日本 |
電磁弁 | Airtag | 中国台湾 |
オプションのアクセサリ
オプションアイテム | おすすめブランド |
ロータリーガイドブッシュ | 南京建克 |
自動バーフィーダー | 蘇州IEMCA |
コレット/ガイドブッシュ | 四川H &アンプ; B |
自動チップコンベア | 蘇州（LNS） |
オイルミストコレクター | 福建Haosheng |
高圧ポンプ | 昆山ジンユエ精度 |
端面回転ヘッド | 南京建克 |
プルおよびインサートツール（回転ベース） | 中国台湾ソンジア |
